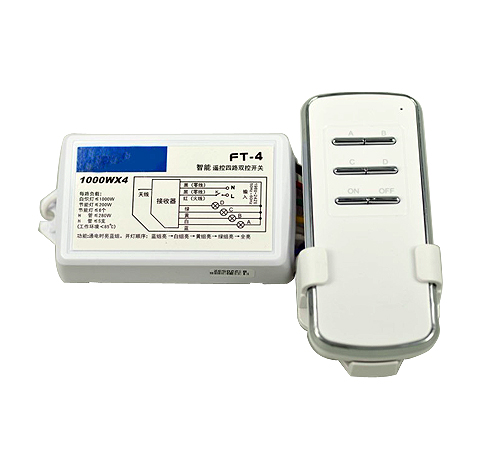

發射器手柄圖標功能說明
Mark on the transmitter and use illustration

圖標
mark

功能
function

說明
operation

A

開/關
on/off

控制藍線組開或關
Control blue group

B

開/關
On/off

控制白線組開或關
Control white group

C

開/關
On/off

控制黃線組開或關
Control yellow group

D

開/關
On/off

控制綠線組開或關
Control green group

ON

總開
On

總開
For on

OFF

總關
Off

總關
For off

每路負數參數表
Parameters for each load

輸入電壓
Input voltage（50Hz~60Hz）

負載功率
Load of each group

工作環境
Working environment

白熾燈
Incandescent lamp

節能燈
Energy saving lamp

H管
H tube

≤85℃

200V~260V

≤1000W

≤6個(pcs)

≤5支(pcs)

100V~130V

≤500W

≤3個(pcs)

≤2支(pcs)
